不要怕，解决办法这就来啦！

石材白华

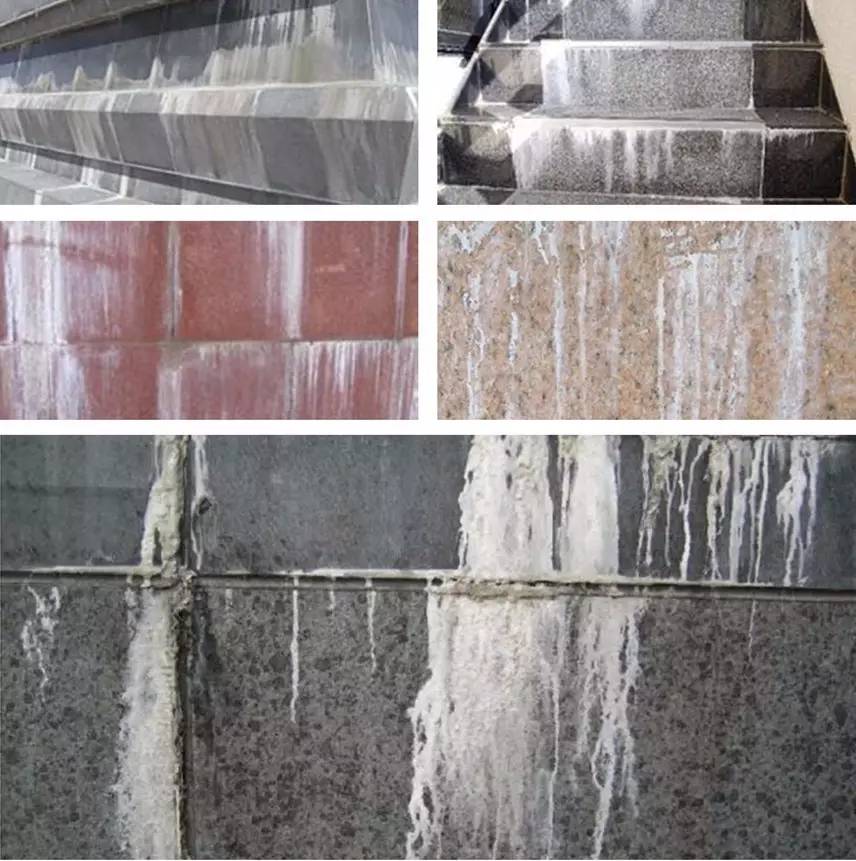

1、从石材的拼接缝隙中渗出，呈向下流挂的白色条纹形式。

白华是石材用水泥砂浆湿法粘贴安装施工时最常见到的石材病变之一，具体原因有很多，如：

1、水泥砂浆过稀或搅拌不均匀，稀浆从缝隙流出，固化在表面；

2、水泥接缝不严密，砂浆漏出而流挂；

3、装饰立面较高而施工速度较快，造成渗透压力过高而挤出；

4、石材装饰面的顶部或背部因雨水或其他水源渗入，然后由石面接缝流出，带出水泥成分；

5、背面长期处于渗透水压下（如台阶等），水从前面石材缝隙缓慢渗出；

6、施工不规范，水泥砂浆污染或流挂到石材表面等。

白华的所属分类是一个渐变的过程，随着时间推移，白华会发生以下变化：

原生白华也被称为“一次性白华”，是水泥浆直接从石材接缝或毛细孔中流出，在石材表面固化后形成，主要化学成分为以氢氧化钙和碳酸钙为主的混合物。

原生白华刚出现时（二十天内）比较疏松，以氢氧化钙为主，碱性较强，硬度较低，莫氏硬度为1~2级左右，相当于石膏滑石，用手指甲很容易就扣掉了，大多数是可以擦掉的，随着空气中暴露的天数增加，氢氧化钙逐渐与空气中的二氧化碳发生碳化反应，转化为碳酸钙，碱性降低，整体硬度提高，莫氏硬度到3级左右，相当于是方解石的硬度，变得难以擦除。

化学方程式为：

Ca（OH）2+CO2═CaCO3↓（白色固体）+H2O

随着时间的推移，原生白华与空气中的二氧化硫、二氧化氮等酸性气体发生化学反应，形成新的盐类，如硫酸钙、硝酸钙等强酸的盐类，一般称为再生白华或者“二次性白华”。

再生白华碱性比原生白华要低，硬度视白华的结构而定。在原生白华与再生白华之间往往没有明确的界限，很多情况下白华的表面层以水合硫酸钙也就是石膏为主，中层以碳酸钙为主，内部往往还有氢氧化钙，其碱性由外向内逐渐增强，直接用清水擦除比较困难。再生白华的主要化学方程式为：

CaCO3+H2SO4+ H2O =CaSO4·2H2O（白色粉体）+CO2↑

由于各种原因，当水（如雨水、渗水、漏水等）渗入石材背面的水泥砂浆层，并从石材接缝或毛细孔渗出，就会将水泥中的可溶成分，如氢氧化钙、氢氧化钠等带到石材表面。这些溶出的碱性物质还会继续与空气中的二氧化碳或酸性气体发生化学反应，生成与上面两类白华机理相近的白华。

特别是当渗入的水为酸性时，如酸雨，这些酸水就会溶解水泥中的钙类成分，形成石膏等中溶性盐结晶直接形成“二次性白华”。

时间久了，白华表面白色的水合硫酸钙（石膏）等会吸附或黏附各种污物，如粉尘、烟尘、油污等，表面颜色会变成灰色或黑色。

白华主要是碱类或盐类的沉积物，一般情况下应首先选择使用机械或物理方法清洗，非常必要时再采用化学的清除方法。

白华的清除方法包括：

1、厚层的白华可先用器械铲除，再用水润湿擦去。

2、薄层的白华可直接用清水润湿擦洗。

3、由于钙盐，特别是碳酸钙，几乎不溶于水，直接擦洗有一定难度时就要用到专业的白华清洗剂等专业清洗剂来擦洗。

白华清洗剂作用原理：

1、利用酸和碱的作用使白华生成易溶于水的盐类。

2、利用界面化学物质的湿润和渗透界面作用，降低钙盐与石材之间的结合力，使其更容易脱离石面。

使用药水：白华清除剂

施工方法：涂刷与洗刷法

基本步骤：

1、清理石材表面，厚层的白华先用器械铲除。

2、铲除不掉的白华，可用毛刷沾白华清除剂涂湿。

3、代作用少许时间后，用塑料刷子擦洗。

4、用清水喷湿，用吸水布擦干，重复两遍。

5、整体检查，对清除不净的部位从步骤2开始再来一遍，直至白华全部清除干净。

1、不要擅自使用强酸来清洗，因为强酸不仅容易使石材表面失光，而且可能产生水斑等多种病变。

2、应先做小实验，尤其是做过防护的石面，某些清洗剂或酸类会使防护过的石面变黄。

3、白华清除后，残液必须清理干净，否则仍然会留下白色的印迹。

4、对大理石等含钙石材表面上的白华或盐碱斑，不能使用酸性清洗剂，否则会造成石材表面失光或被腐蚀。

1、做好石材化学防护———六面防护

2、设计石底泄水通道，安置背面渗水通道，避免背面水渗透压过高。

3、尽量采用低碱水泥。

4、减少水泥浆中的水分含量。

5、建议在水泥砂浆中加入防水剂。

6、在石材安装完后，应尽快用填缝剂将所有缝隙密封。

文章来源：VD石材护理联盟
